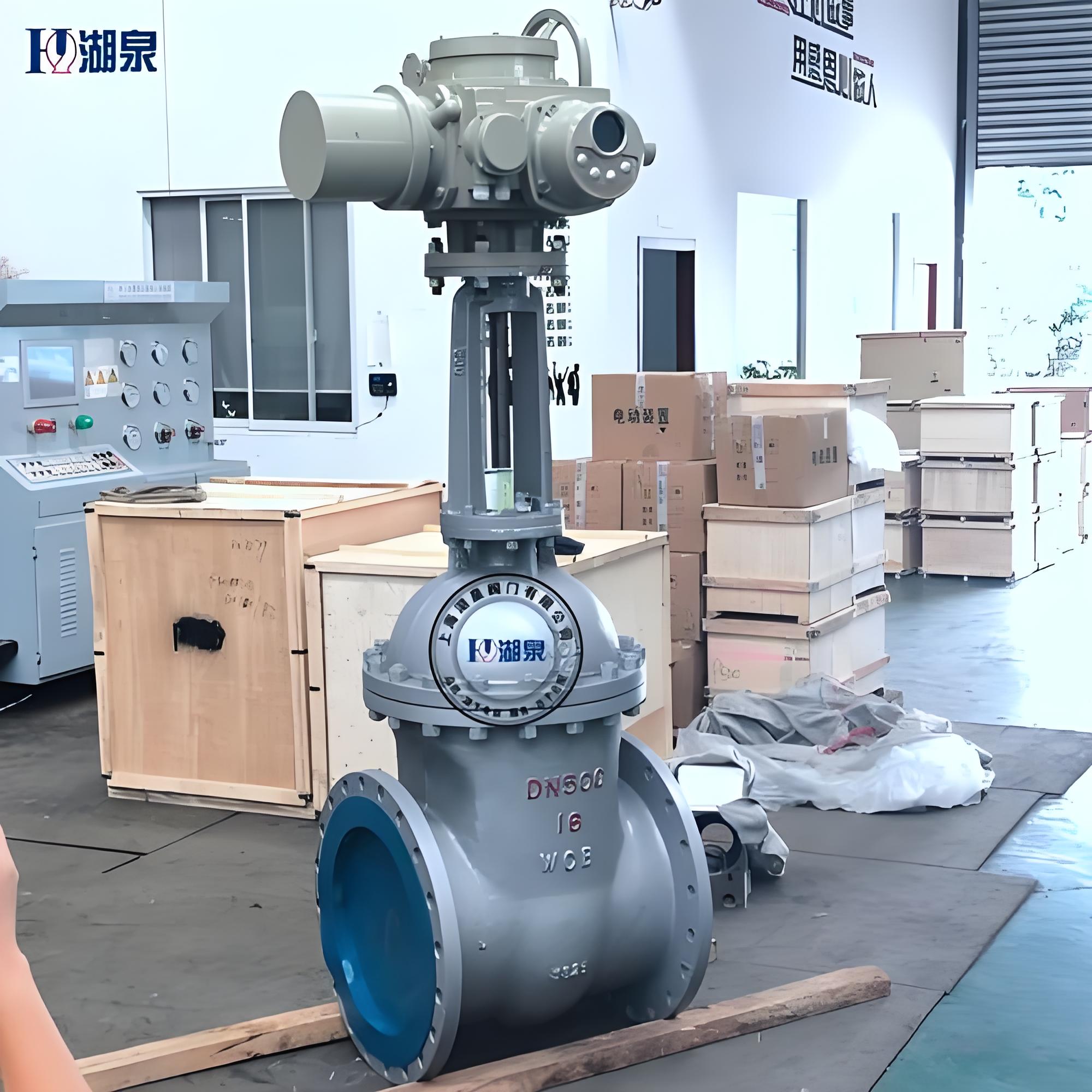

一、產品概述

Z941Y-25 DN200 是一款中高壓電動法蘭明桿楔式硬密封閘閥。該閥門由多回轉式電動執行機構與法蘭閘閥本體組合而成，通過電信號控制閥板作上下直線運動，實現管路介質的遠程啟閉與切斷。閥門結構緊湊、流阻系數小，適用于公稱壓力PN2.5MPa、通徑DN200的工業管道系統，廣泛配套于自動化控制管網。‌‌

二、型號含義解析

• ‌Z‌：閘閥（Gate Valve）
• ‌9‌：電動驅動（Electric Actuator）
• ‌4‌：法蘭連接（Flange Connection）
• ‌1‌：明桿楔式剛性單閘板（Rising Stem, Wedge-type Rigid Single Disc）
• ‌Y‌：密封面材料為硬質合金（Stellite/Hard Alloy）
• ‌25‌：公稱壓力PN25（2.5MPa）
• ‌DN200‌：公稱通徑200mm

三、主要技術參數

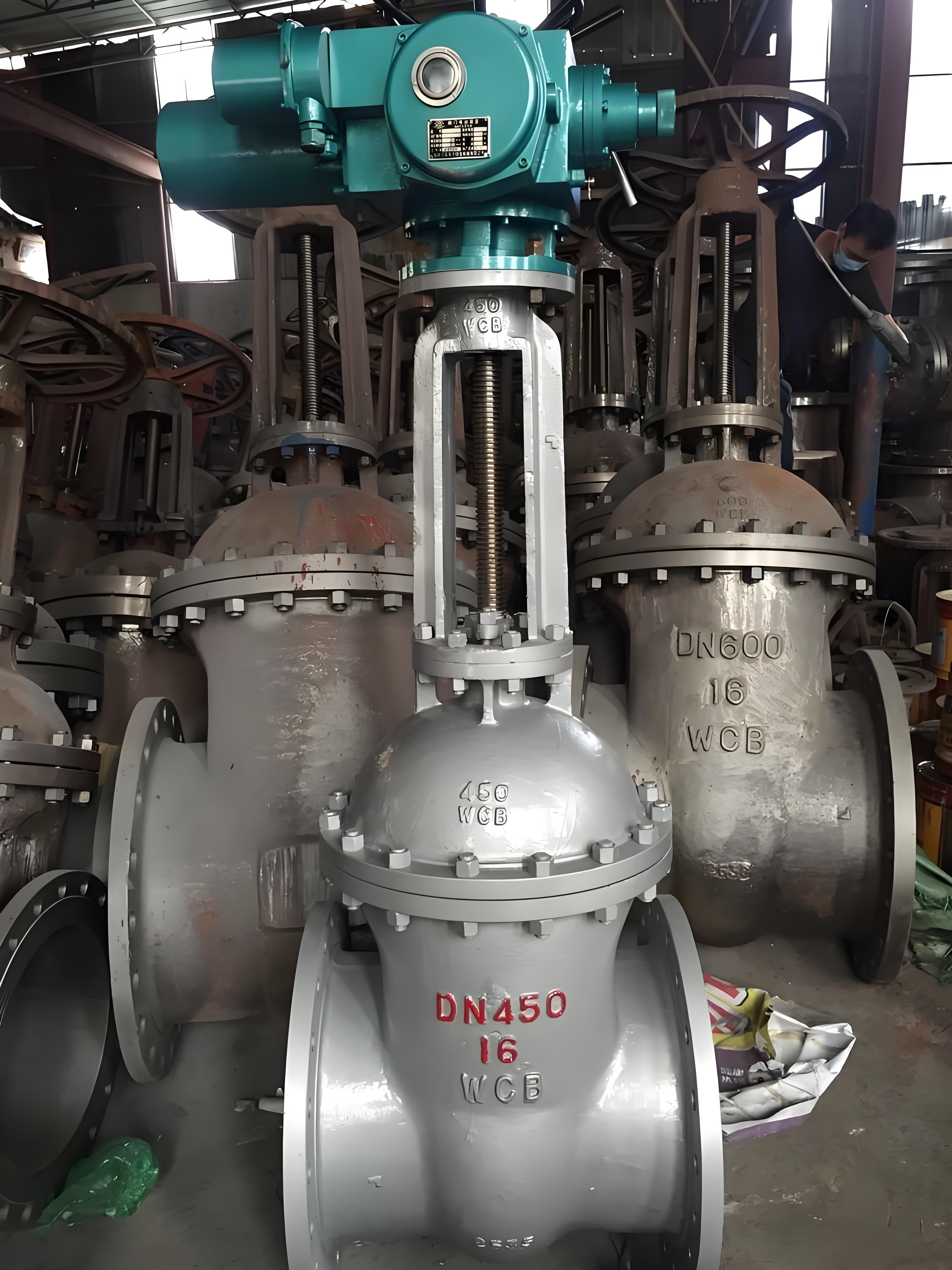

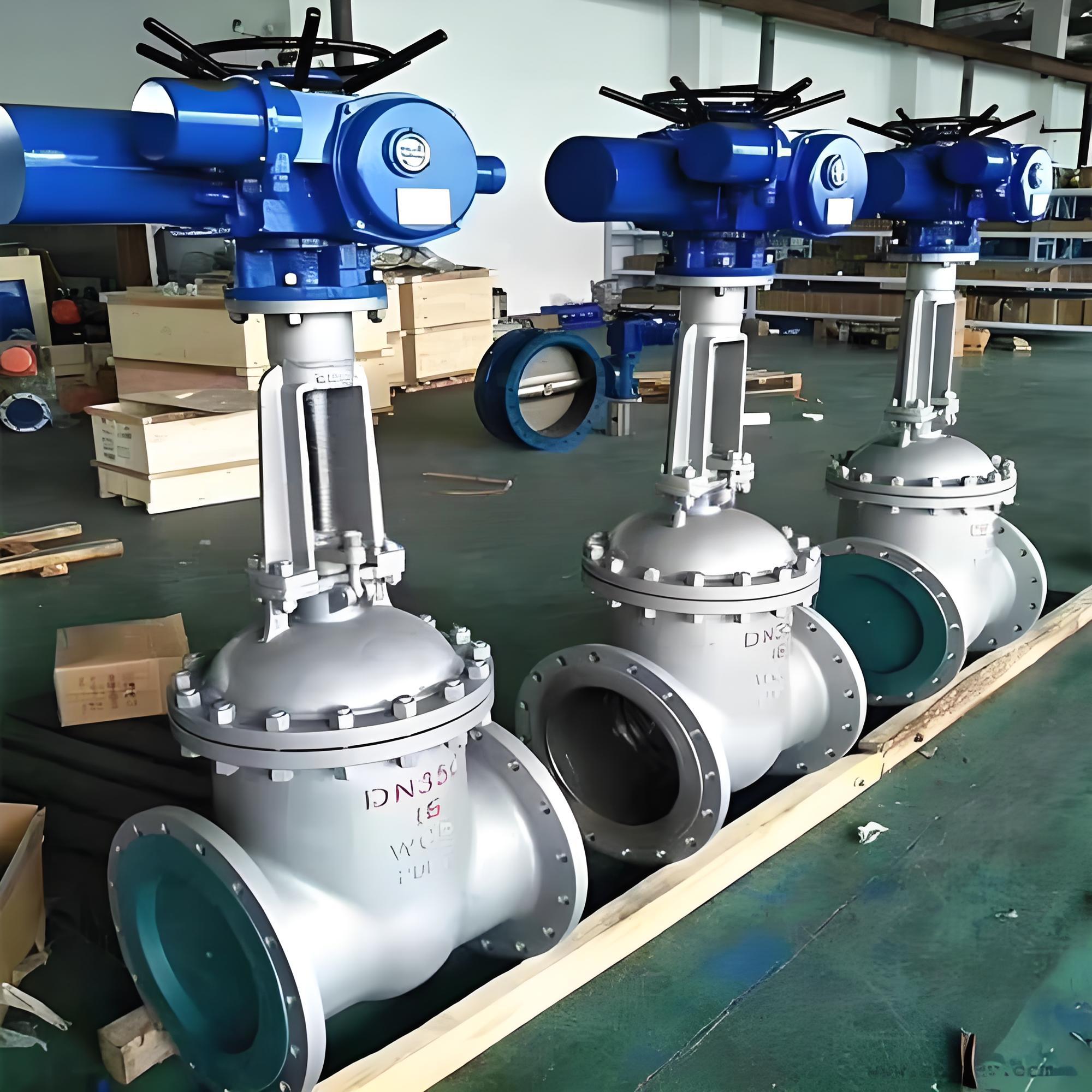

四、核心結構特點

1. ‌直通式流道設計‌：閥體內部介質通道呈直通狀，介質流經時不改變流動方向，流體阻力極小，啟閉過程節能高效。‌‌
2. ‌楔式剛性單閘板‌：結構簡潔可靠，啟閉時閘板運動方向與介質流向垂直，操作省力。中大口徑規格配置推力軸承，有效降低啟閉扭矩。‌‌
3. ‌高性能硬密封副‌：閘板與閥座密封面采用司太立（Stellite）鈷基硬質合金堆焊，具備高硬度、耐磨損、耐高溫、抗擦傷及長壽命特性。‌‌
4. ‌智能電動控制‌：配套多回轉電動執行器，支持遠程閥位控制、信號反饋及防爆認證，便于接入DCS/PLC自動化系統。‌‌
5. ‌可靠密封與防腐‌：閥桿經調質處理及表面氮化，抗腐蝕與抗擦傷性能優異；填料函采用柔性石墨材質，密封嚴密且操作輕便靈活。‌‌

五、關鍵零部件材質

六、外形與安裝尺寸（PN25標準）

依據國標法蘭尺寸規范，DN200 PN25 規格主要外形及結構尺寸如下：

• 結構長度（L）：400 mm
• 法蘭外徑（D）：360 mm
• 螺栓孔中心距（D1）：310 mm
• 密封面直徑（D2）：278 mm
• 法蘭厚度：34 mm
• 螺栓規格：12×Φ25
• 結構高度（H）：1100 mm
• 參考重量：約 286 kg
  注：具體尺寸可能因執行器型號及廠家工藝略有浮動，安裝前請以出廠圖紙為準。‌‌

七、適用范圍與工況

該閥門適用于石油、化工、電力、冶金、水利、城建及醫藥等行業的工業管路上，主要用于中高壓工況下介質的全開或全關切斷。不適用于介質流量調節或節流工況。‌‌

八、執行標準與規范

• 設計與制造：GB/T 12234
• 結構長度：GB/T 12221
• 法蘭連接尺寸：JB/T 79
• 檢驗與試驗：JB/T 9092
• 防爆認證（選配）：符合GB 3836系列防爆標準 ‌‌

九、安裝與使用注意事項

1. 閥門為截斷型裝置，嚴禁用于節流或調節流量，以免高速介質沖刷損壞密封面。‌‌
2. 安裝前需徹底清理管道內部焊渣、雜質，確保法蘭密封面清潔無損，按對角線順序均勻緊固螺栓。‌‌
3. 電動執行器接線需嚴格遵循電氣規范，調試前確認電源電壓與相序，設置好上下限位及扭矩保護參數。‌‌
4. 長期停用或高溫工況下，應定期檢查填料函密封狀態及閥桿潤滑情況，確保啟閉靈活可靠。‌‌
