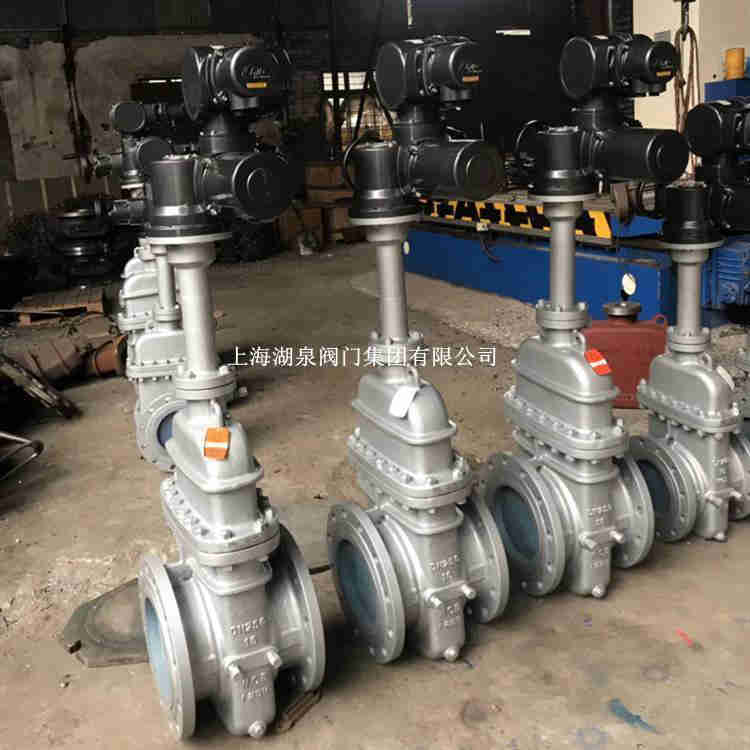

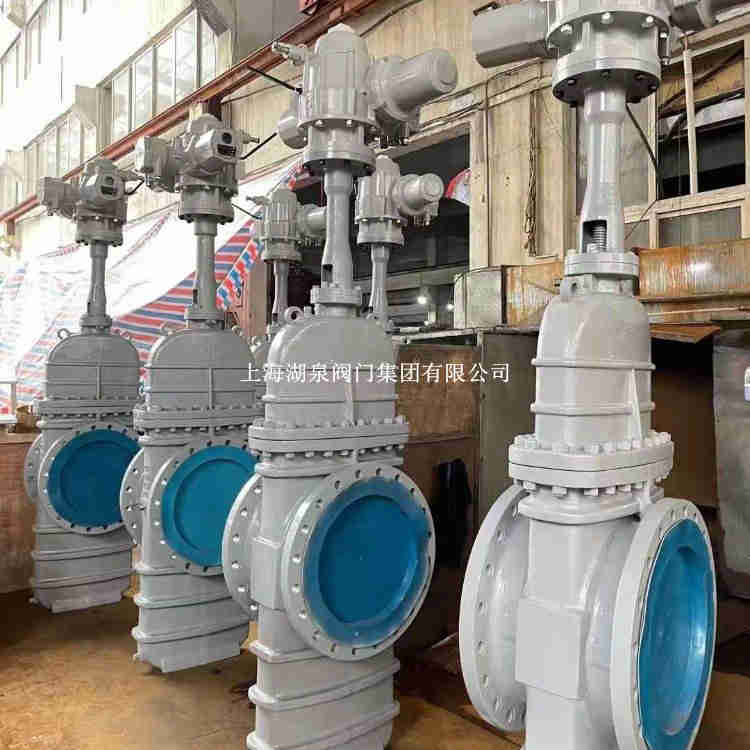

產品名稱：dn350電動國標平板閘閥[ 2023-03-17 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、dn350電動國標平板閘閥產品介紹

上海湖泉閥門集團有限公司電動平板閘閥,電動帶導流孔平板閘閥,電動無導流孔平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。平板閘閥按驅動方式可分為手動平板閘閥、氣動平板閘閥及電動平板閘閥。按用途和使用場合可分為有導流孔平板閘閥、無導流孔平板閘閥、油田平板閘閥、管線平板閘閥及燃?xì)馄桨彘l閥等。

二、dn350電動國標平板閘閥選用原則

1、石油、天然氣的輸送管線，選用單閘板或雙閘板的平板閘閥。如需清掃管線的，選用單閘板或雙閘板帶導流孔的明桿平板閘閥。
2、成品油的輸送管線和貯存設備，選用無導流孔的單閘板或雙閘板的平板閘閥。
3、石油、天然氣的開采井口裝置，選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平板閘閥，大多為API16A標準，壓力等級為API2000、API3000、API5000、API10000、API15000、API20000。
4.、帶有懸浮顆粒介質的管道，選用刀型平板閘閥。
5.、城市煤氣輸送管線，選用單閘板或雙閘板軟密封明桿平板閘閥。
6、城市自來水工程，選用單閘板或雙閘板無導流孔明桿平板閘閥。

三、dn350電動國標平板閘閥產品技術參數

產品名稱：	電動平板閘閥	產品型號：	Z943F
驅動方式：	電動,手動	連接形式：	法蘭,焊接
結構形式：	閘板式	密封結構：	軟密封,硬密封
壓力范圍：	1.6-6.4Mpa	公稱通徑：	DN50-800

四、dn350電動國標平板閘閥產品性能規范

設計等級		常溫下試驗壓力（MPa）				適用溫度℃			適用介質
設計等級		殼體	左密封	左密封	低壓密封	“G”型	“D”型	普通型	“抗流”型	“基本”型
公稱壓力PN（MPa）	1.6	2.4	1.76	1.76	0.6	-29～50	-45～21	-2～121	H2S和CO2總含量大于500mg/m2的介質	石油天然氣、水等
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅級Lb	150	3.0	2.2	2.2	0.6
磅級Lb	300	7.7	5.6	5.6	0.6

五、dn350電動國標平板閘閥主要零部件材料

閥門/閥蓋	WCB	WC6	A352-LCB	A351-CF8M
閘板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
閥桿	2Cr13	2Cr13	A182-A6a	A182-A316S
閥座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite		/PTFE+FPM
