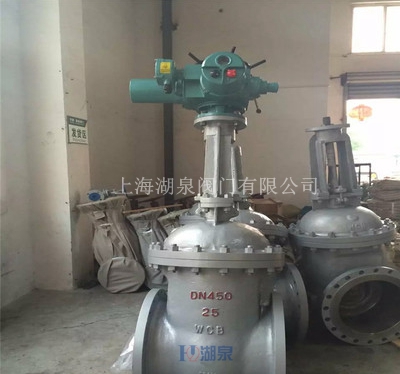

產品名稱：z941h-25 dn450電動閘閥[ 2020-11-25 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、z941h-25 dn450電動閘閥主要介紹

上海湖泉z941h-25 dn450電動閘閥 Z941H-10C DN250/Z941H-10C DN300/Z941H-10C DN350/Z941H-10C DN400/Z941H-10C DN450/Z941H-10C DN500/Z941H-10C DN600/Z941H-10C DN700/Z941H-10C DN800，設計與制造GB/T12234 連接端尺寸結構度GB/T12221 法蘭尺寸JB79 檢驗與試驗 JB/T9092 材料:碳鋼不銹鋼，閥門型號:Z941H,Z941W 通徑規格:DN50-DN600 結構形式:直通式閥體材質:鑄鋼WCB、不銹鋼304、不銹鋼316 公稱壓力:PN16、PN25、PN40、PN64 適用溫度:-40℃～450℃.DN100-500電站閘閥有兩種標準形式,一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的,Z941H電動高壓閘閥,Z941H-25C DN250電動閘閥于通徑150 ～ 2500 、工作溫度 -29～425℃(碳鋼)或 -29～500℃(不銹鋼)的小口徑管路上,用于截斷或接通管路中的介質,選用不同的材質。

二、z941h-25 dn450電動閘閥主要特點

1、可安裝在水平管路或垂直管路上，單雙閘板閘閥應安裝在水平管路上，且手輪應位于閥門上方，不允許朝下安裝。閘閥介質流動方向不受限制。
2、通常采用法蘭連接，特殊場合也有用焊接連接的。
3、對于大口徑及高壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可采用安裝旁通閥的辦法。旁通閥安裝在主閘閥外部，它的進出口與主閘閥的兩側練練連接，并聯聯通。主閘閥開啟前應先開通旁通閥，進入閥后，使主閘閥閘板前后的壓力差減小，從而減小主閘閥的開啟力矩。旁通閥口徑的選用應根據主閥口徑和使用要求考慮。

三、z941h-25 dn450電動閘閥性能規范

公稱壓力(MPa)	試驗壓力(MPa)
公稱壓力(MPa)	殼體	密封(液)	密封(氣)	上密封
Z941H-1.6C	2.4	1.76	0.6	1.76
Z941H-2.5C	3.8	2.75	0.6	2.75
Z941H-4.0C	6.0	4.4	0.6	4.4
Z941H-6.4C	9.6	7.04	0.6	7.04
Z941H-10.0C	15.0	11.0	0.6	11.0
Z941H-16.0C	24.0	17.6	0.6	17.6

四、z941h-25 dn450電動閘閥工作環境和主要技術參數

電源：常規，三相380V（50Hz）；
　特殊，三相660V、415V（50Hz、60Hz）；
　單相220V、110V（50Hz、60Hz）；
　工作環境：
　環境溫度：-20~+60℃（特殊訂貨-40~+80℃）。
　相對濕度：≤95%（25℃時）。
　防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
　防護等級：IP55（特殊訂貨IP65、IP67）。
　工作制：短時10分鐘（特殊訂貨30分鐘）。

五、z941h-25 dn450電動閘閥主要外形尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	H	DO
凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C 16P 16R 16I	40	200	145	110	85	16	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	16	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	18	4-Φ18	DZW10	590	665	365
	80	280	195	160	135	20	8-Φ18	DZW15	590	725	365
	100	300	215	180	155	20	8-Φ18	DZW20	590	787	365
	125	325	245	210	185	22	8-Φ18	DZW20	590	934	365
	150	350	280	240	210	24	8-Φ23	DZW20	590	955	365
	200	400	335	295	265	26	12-Φ23	DZW30	590	1105	365
	250	450	405	335	320	30	12-Φ25	DZW30	810	1343	470
	300	500	460	410	375	30	12-Φ25	DZW45	810	1516	470
	350	550	520	470	435	34	16-Φ25	DZW90	810	1678	470
	400	600	580	525	485	36	16-Φ30	DZW120	830	1849	550
	450	650	640	585	545	40	20-Φ30	DZW120	830	1937	550
